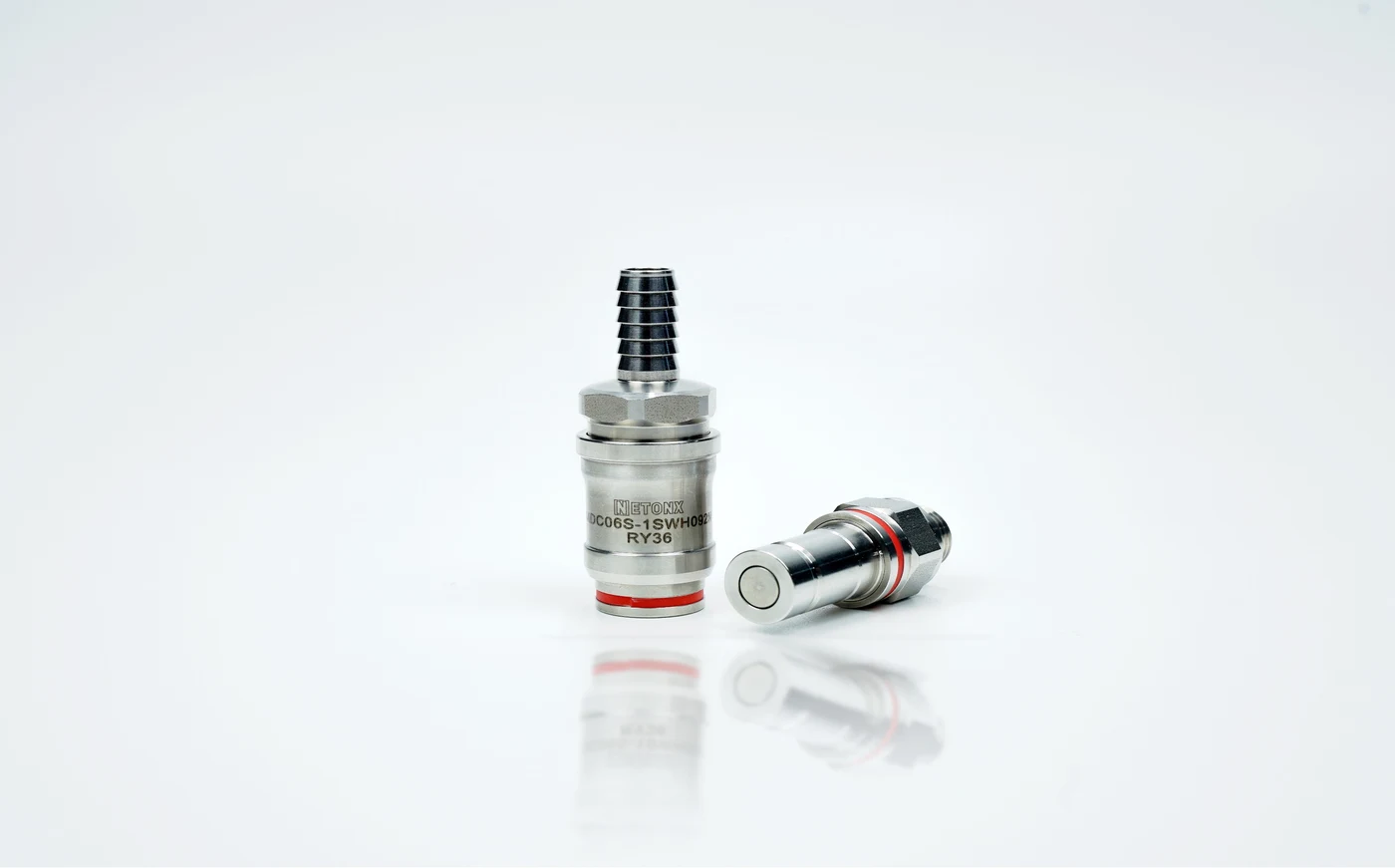

UQD
Standard Quick Disconnect
Für Serverleitung, CDU-Abgang, Verteiler und Testaufbau mit häufigem Servicezugang.
AI Server Liquid Cooling
Schnellkupplungen fuer GPU-Trays, CDU-Leitungen und wartbare Rack-Kreisläufe
Die Seite nutzt nur Ihre eigenen Produktbilder und Spezifikationen. Die Struktur folgt einem Engineering-Auswahlprozess: Anwendung, Kupplungstyp, Medium, Durchfluss, Druck, Anschluss und Menge.
GPU-Trays
tropfarm trennen
Servicezugang
Produktlinien
Serverbezogene Einteilung nach Einbauposition und Serviceprozess
Die Zuordnung ist eine technische Vorauswahl. Finale SKU, Zeichnung und Preis werden nach Gewinde, Dichtung, Druckverlust, Fluid und Validierung bestätigt.

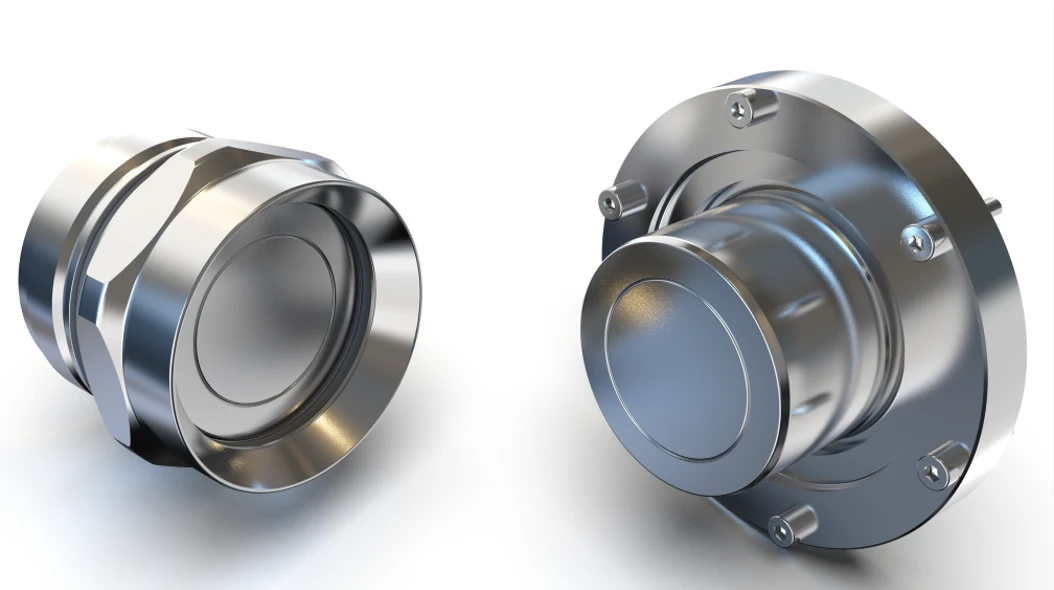

BMC
Blind-Mate fuer GPU-Trays
Für Einschubsysteme und Blind-Mate-Racks, wenn mechanische Toleranz ohne Zusatzmechanik aufgenommen werden muss.

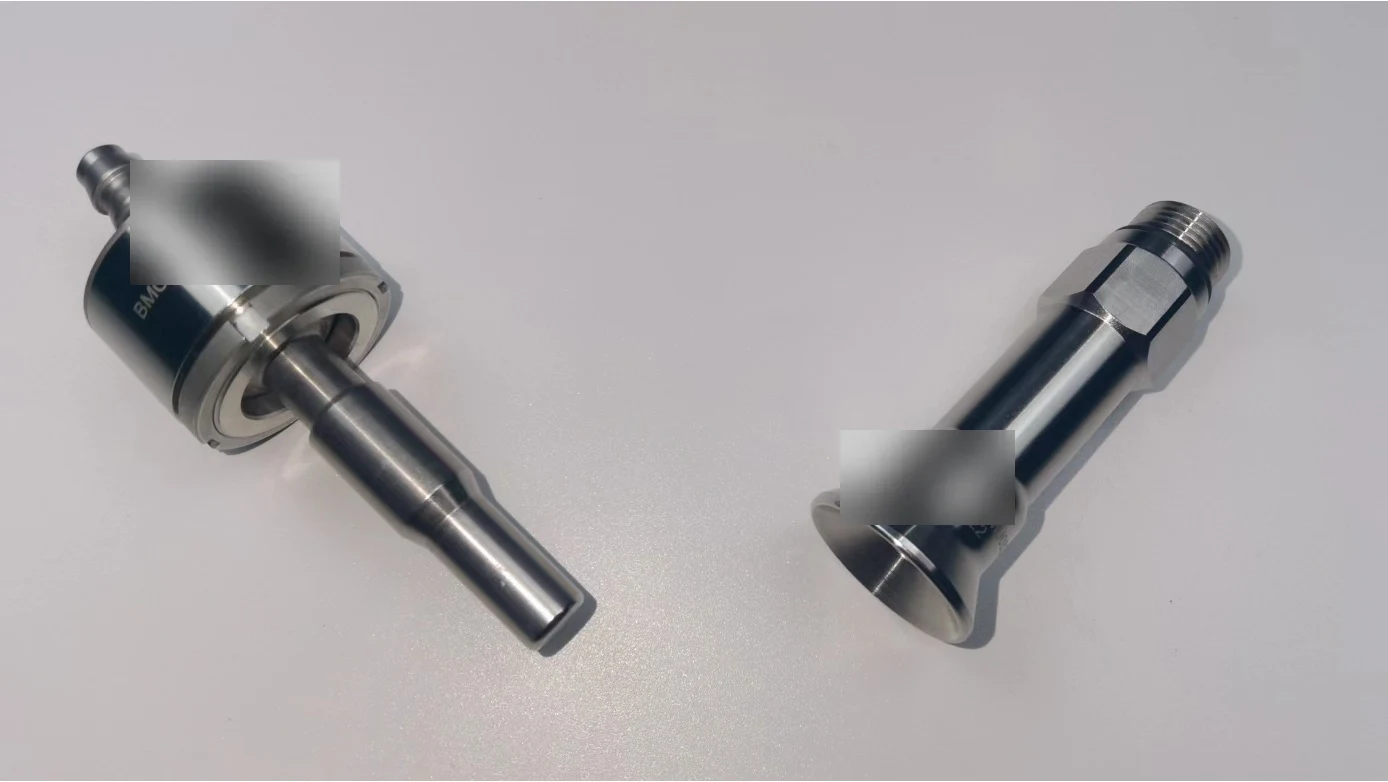

BFC
Füll- und Versorgungs-Blind-Mate
Für CDU-Befüllung und große Steckzyklen mit kurzem Verbindungsweg.

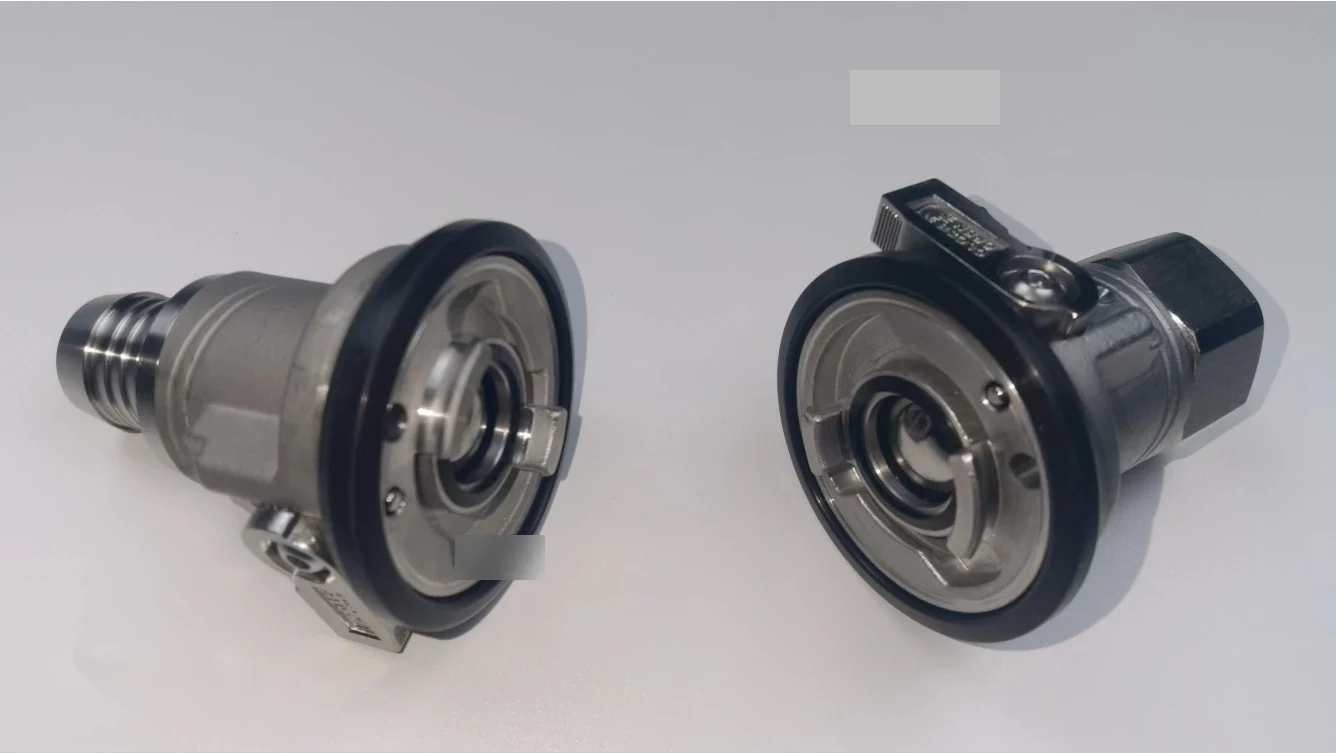

SFC
Full-Flow Kugelventil-Kupplung
Für Ringnetz, Hauptleitung und CDU-nahe Abschnitte mit hohem Durchfluss und robuster Trennung.

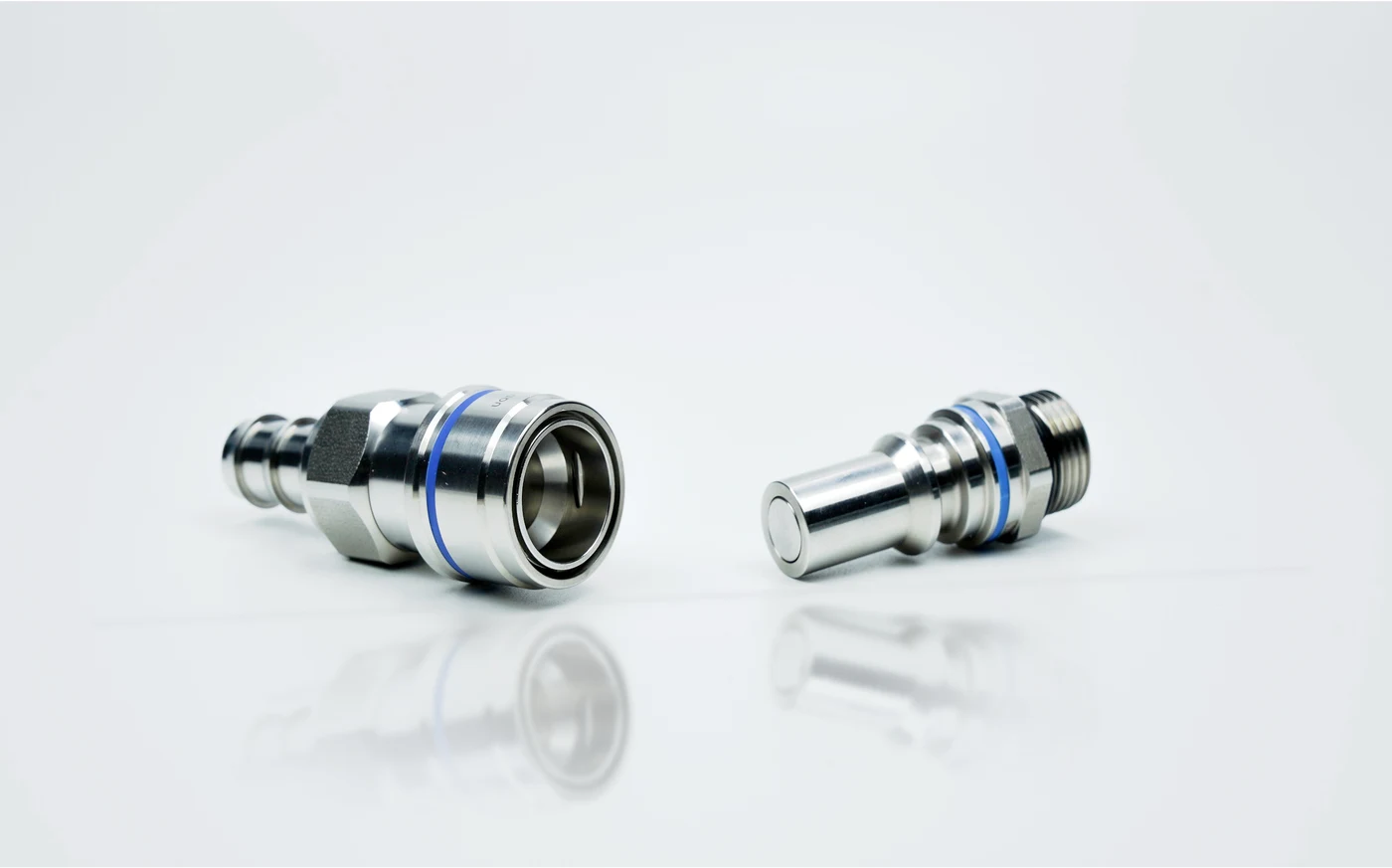

MTC / MDC
Manuelle Schnellkupplung
Für Wartung, Prüfstand und manuelle Leitungstrennung im Serverumfeld.

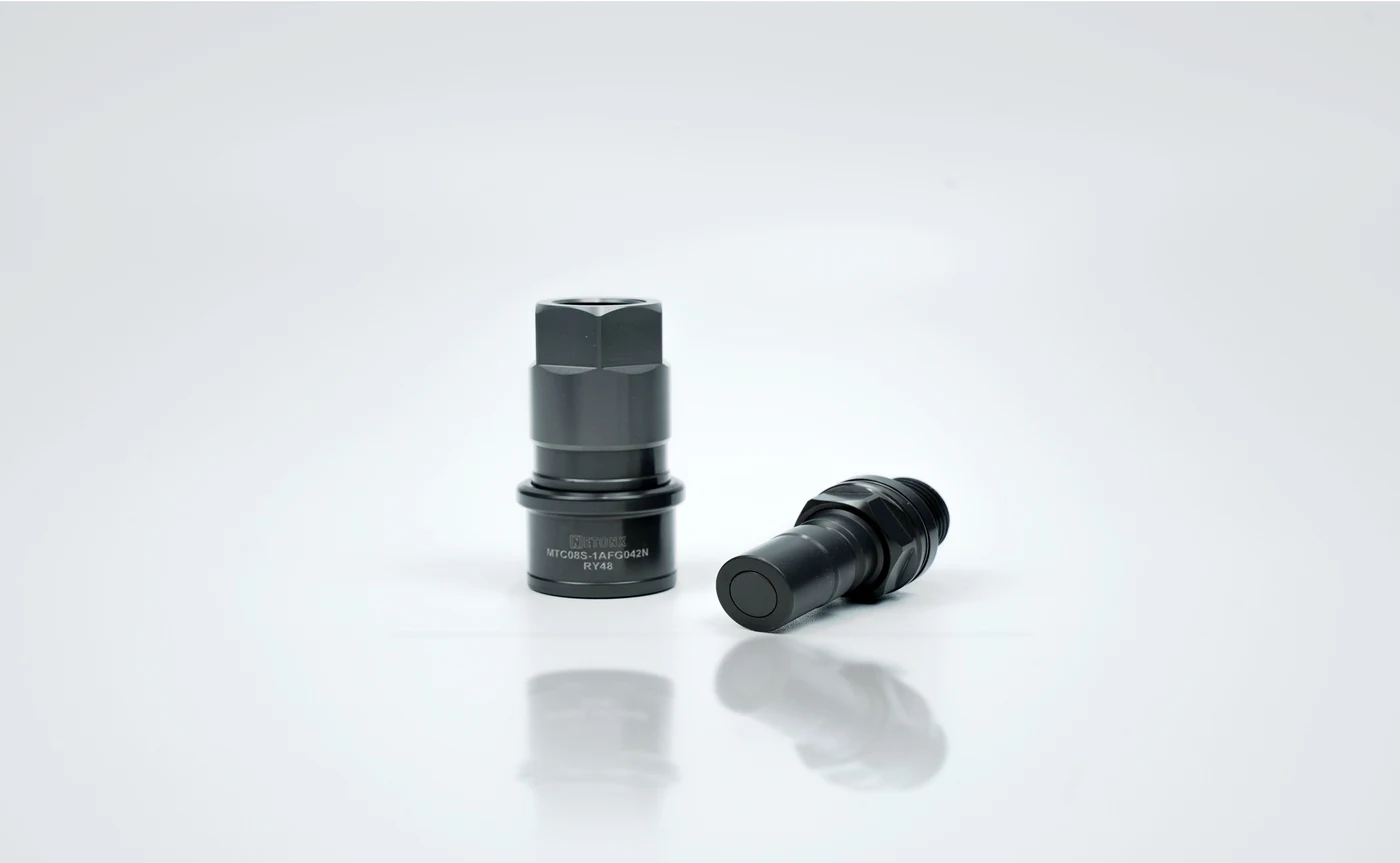

MBD
Kompaktkupplung fuer engen Bauraum
Für enge Servergehäuse, Testadapter und begrenzten Einbauraum.

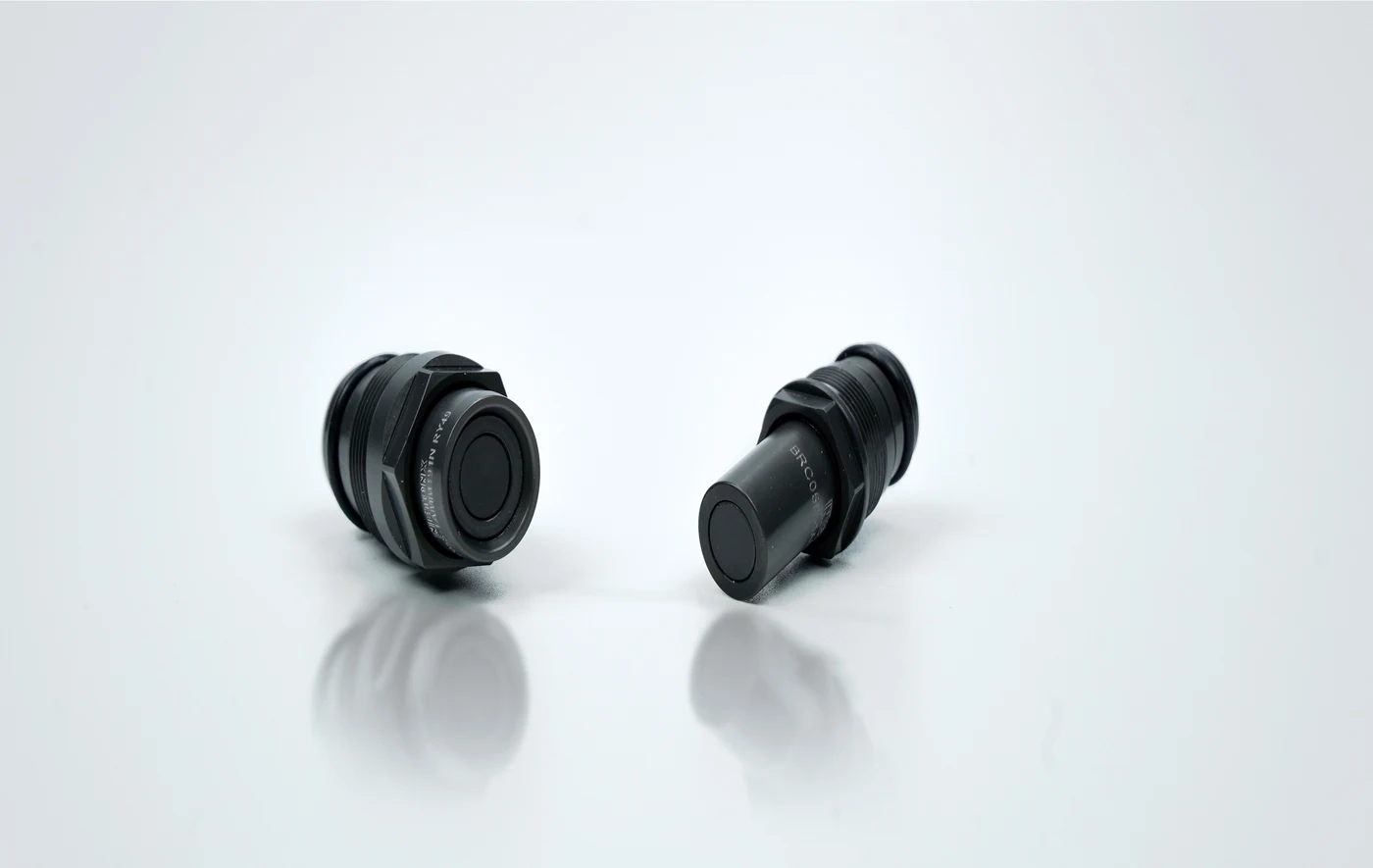

BLC
Dual-Float Blind-Mate
Für dichte Rack-Geometrien mit kleinerem Leitungsabstand und definierter Führung.

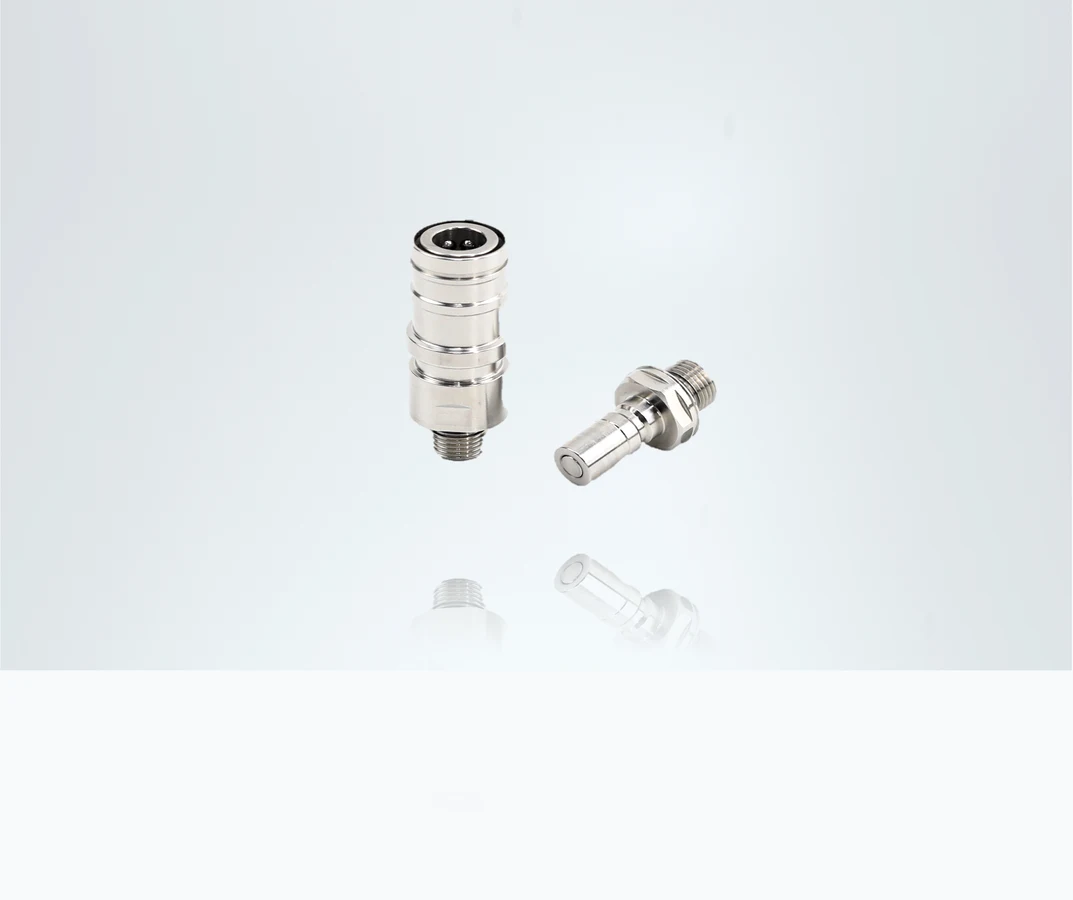

XBMC02
Mikro Blind-Mate Paar
Reales Spezifikationspaar aus Ihrer Datei: Stecker M4x0.7, Buchse M5x0.8, EPDM, Edelstahl 303.
Projekt-SKU
Kundenspezifische Kombination
Wenn Anwendung, Bauraum oder Anschluss nicht zu Standardfamilien passen, wird ein Projektmuster vorbereitet.
Engineering Finder
Vorauswahl nach Server-Anwendung und technischer Randbedingung
Das ist keine endgültige automatische SKU-Freigabe. Es ist eine saubere Anfrage- und Vorqualifizierung, die später mit Ihrer internen Preistabelle verbunden werden kann.
Automatische Vor-Empfehlung
Diese Empfehlung basiert auf Ihrer Auswahl und der lokalen Auswahltabelle. Sie ersetzt keine technische Freigabe; finale SKU, Muster, Zeichnung und Preis werden manuell bestätigt.
Empfehlung als Anfrage senden
Verifizierte Basisdaten
XBMC02 Daten aus Ihrer Spezifikation
Diese Werte sind direkt aus der bereitgestellten technischen Spezifikation übernommen und dienen als Beispiel, wie echte Datenblätter in die Auswahl integriert werden.
XBMC02P / XBMC02S
| Stecker | M4x0.7 Außengewinde |
| Buchse | M5x0.8 Außengewinde |
| Material | 303 Edelstahl, passiviert |
| Dichtung | EPDM |
| Effektiver Durchmesser | Ø2 mm |
Leistungsdaten
| Max. Arbeitsdruck | 7 bar |
| Min. Berstdruck | 14 bar |
| Fluidtemperatur | 17-65 °C |
| Einzelsteck-Leckage | <0.02 ml |
| Radial / axial float | ±0.5 mm / ±0.5 mm |
Engineering-Tool
Kühlmittel-Durchfluss & Kupplungsauslegung
Geben Sie die Kühllast ein und erhalten Sie den erforderlichen Durchfluss, eine empfohlene Nennweite (DN) mit passenden Serien sowie geschätzten Druckverlust und Strömungsgeschwindigkeit. Richtwerte – die finale Kupplung wird nach Zeichnung, Medium und Muster-/Druckverlust-Validierung bestätigt.
–Erforderlicher Durchfluss (gesamt)
–Durchfluss je Kupplung
–Empfohlene Nennweite
–Gesch. Δp je Kupplung
–Strömungsgeschwindigkeit
Basierend auf typischen Kv-Werten je DN für Wasser/Glykol. Δp ≈ (Q/Kv)². Nur Richtwert – finale Auswahl nach Muster- und Druckverlustprüfung.
Genaue Auslegung anfragen
